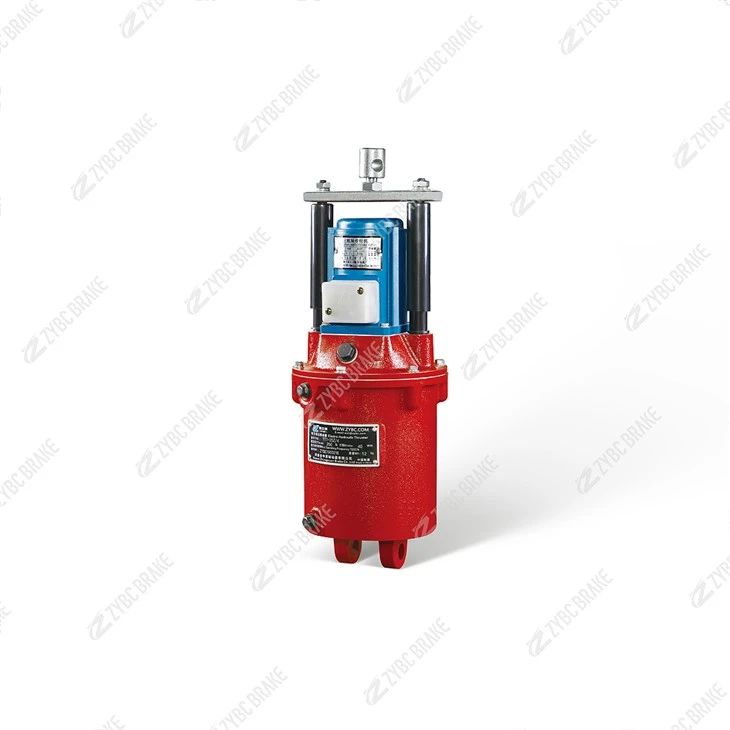

YT1 seriyali elektro gidravlik itaruvchilar



2. Ishlash printsipi

YT1 Series a da ishlaydisoddalashtirilgan elektro{0}}gidravlik konvertatsiya printsipi, chiziqli tortishish uchun markazdan qochma nasos va bir-tasirli silindrni birlashtirish. Uning ish tsikli uchta asosiy holatni o'z ichiga oladi:

2.1 1. Imtiyoz hosil qilish (harakatlantirish)

Faollashtirilganda, itaruvchining elektr motori o'rnatilgan markazdan qochma nasosni boshqaradi. Nasos ichki rezervuardan gidravlik moyni tortib oladi va unga bosim o'tkazadi (odatda modelga qarab 6-12 MPa).

Bosim ostidagi moy piston va chiqish novdasini tashqariga surib-bir ta'sirli gidravlik silindrga oqib tushadi. Bu maqsad mexanizmni ishga tushirish uchun chiziqli (180–3200 N) kuch hosil qiladi-masalan, bahor tarangligini yengib, tormozni bo'shatadi.

2.2 2. Imtiyozni ushlab turish (barqaror harakat)

Chiqish novdasi maksimal zarbaga (20-200 mm) yetgandan so'ng, markazdan qochma nasos ishlashni davom ettiradi, lekin ortiqcha yog' ichki relyef klapan orqali rezervuarga qayta yo'naltiriladi. Bu tsilindrdagi barqaror bosimni ta'minlaydi, dvigatelni ortiqcha yuklamasdan tejamkorni kengaytirilgan holatda ushlab turadi.

2.3 3. Imtiyozni toʻxtatish (qayta tiklash)

Quvvat oʻchirilganda-(masalan, mashina toʻxtab qolsa yoki favqulodda holat), dvigatel va nasos oʻchadi. Shlangi bosim tarqaladi va maqsad mexanizmining qaytish kuchi (masalan, tormoz kamonining kuchlanishi) chiqish tayog'ini orqaga suradi. Neft rezervuarga qaytib, tormozni ishga tushirish yoki klapanni yopish imkonini beradigan-qo‘zg‘atuvchini tortilgan holatiga qaytaradi.

3. Asosiy tuzilma va asosiy komponentlar

YT1 seriyasi yengil, integratsiyalashgan dizaynga ega bo‘lib, to‘rtta muhim quyi tizimga ega bo‘lib, ular makon samaradorligi va texnik xizmat ko‘rsatish qulayligi uchun optimallashtirilgan:

3.1 1. Elektr dvigateli (Kirish quvvati)

0,12–1,1 kVt quvvatga ega uch fazali AC asinxronli dvigatel (standart: 380V AC, 50Hz; 220V AC/60Hz ga sozlanishi mumkin). FoydalanadiB yoki F sinfidagi izolyatsiya(ixtiyoriy) 155 darajagacha issiqlikka chidamlilik uchun, oʻrtacha haroratli sanoat muhitlari uchun mos-.

Dvigatel nasosga to'g'ridan-to'g'ri gardish{0}}o'rnatilgan bo'lib, transmissiya qismlarini yo'q qiladi va umumiy og'irlikni kamaytiradi (birlik uchun 5–30 kg).

3.2 2. Gidravlik quvvat bloki (energiya konversiyasi)

Santrifüj nasos: Dvigatelning aylanishini gidravlik bosimga aylantiruvchi qisqa{1}}vazifalar uchun moʻljallangan ixcham, past shovqinli nasos. Uning oddiy tuzilishi tishli yoki qanotli nasoslarga qaraganda texnik xizmat ko'rsatish ehtiyojlarini kamaytiradi.

Ichki suv ombori: Quyma alyuminiy yoki po'latdan yasalgan rezervuar (sig'imi: 0,2–1,5 l) truster korpusiga o'rnatilgan. U gidravlik moyni saqlaydi va oson tekshirish uchun yog 'darajasini o'lchagichni o'z ichiga oladi.

Quvvat valfi: Nasos, tsilindr va muhrlarni haddan tashqari bosim shikastlanishidan himoya qiluvchi, tizimdagi maksimal bosimni cheklaydigan-o'rnatilgan xavfsizlik klapan.

3.3 3. gidravlik silindr (kuchli chiqish)

Korroziyaga chidamlilik va silliq harakatlanish uchun -xrom qoplamali chiqish tayoqchasi (diametri: 12–40 mm) boʻlgan-tasirli silindr. Rodning zarbasi (20-200 mm) va silindrning teshigi (25-80 mm) itaruvchi kuch va harakat oralig'ini aniqlaydi.

Yuqori{0}}sifatli muhrlar (standart sifatida nitril kauchuk/NBR; yuqori haroratlar uchun floropolimer/FKM ixtiyoriy) yog 'oqishini oldini oladi va -20 darajadan 80 darajagacha bo'lgan haroratlarda ishonchli ishlashini ta'minlaydi.

3.4 4. O‘rnatish va himoya komponentlari (moslashuvchanlik)

Universal o'rnatish: Aylanadigan taglik (90 daraja sozlash) va 360 daraja aylanadigan novda boshi vertikal, gorizontal yoki eğimli (15 darajadan kamroq yoki teng) yo'nalishlarda o'rnatishga imkon beradi, bu esa turli xil mashina sxemalariga moslashadi.

Balans havo kamerasi: Silindr korpusidagi kamera ichki bosimni tenglashtiradi, bu moy oqimiga ta'sir qilmasdan moslashuvchan o'rnatish burchaklarini ta'minlaydi.

Atrof-muhitni muhofaza qilish: Dvigatelni ulash qutisi muhrlangan simi rakorlaridan foydalanadi va umumiy korpusga etadiIP54 himoyasi(og'ir muhitlar uchun ixtiyoriy IP65), chang va suvning chayqalishiga qarshi.

4. Asosiy xususiyatlar va afzalliklar

YT1 seriyasi oʻzining soddaligi, moslashuvchanligi va{1}}yorugʻlikdan{2}}oʻrtaga{3}}oʻrtacha yuklarni ishga tushirish uchun tejamkorligi bilan ajralib turadi:

4.1 1. ixcham va engil dizayn

Dvigatel, nasos va rezervuarni bitta blokga integratsiyalashuvi split gidravlik tizimlarga nisbatan o'rnatish maydonini 50% ga qisqartiradi. Alyuminiy quyma korpus og'irlikni yanada pasaytiradi, bu uni yuk ko'tarish qobiliyati cheklangan mashinalar uchun ideal qiladi (masalan, kichik burablar).

4.2 2. Tez javob va qisqa{1}}Vazifaning samaradorligi

Ishga tushirish vaqti-(ishlashdan to'liq zarbagacha) 0,5–1,0 soniyadan kam yoki unga teng, bu uzilishli mexanizmlarning (masalan, ustaxona kranlari) tez aylanish talablariga mos keladi.

S2-30min/60min qisqa ish sikllari uchun optimallashtirilgan vosita va nasos uzilishlar vaqtida qizib ketishdan saqlaydi va xizmat muddatini uzaytiradi.

4.3 3. Oson oʻrnatish va moslashish

Universal o'rnatish burchaklari, aylanadigan taglik va aylanadigan novda boshi mavjud tizimlarga integratsiyani soddalashtirib, maxsus qavslarga bo'lgan ehtiyojni yo'q qiladi (masalan, YWZ4 tormozlarini qayta jihozlash).

4.4 4. Kam texnik xizmat va uzoq xizmat muddati

O'z-o'zidan{0}}moylanadigan gidravlik komponentlar (moy moylash vazifasini bajaradi) harakatlanuvchi qismlarning eskirishini kamaytiradi.

Yuqori sifatli muhrlar (NBR/FKM) va zanglamaydigan po'latdan yasalgan mahkamlagichlar-korroziyaga chidamli bo'lib, normal foydalanish sharoitida 8000 ish soatidan ortiq yoki unga teng xizmat muddatini ta'minlaydi.

4.5 5. Sozlanishi va xarajati-Samarali

Voltaj (220V/380V AC) va izolyatsiya klassi (B/F) mahalliy energiya tizimlari va atrof-muhit sharoitlariga mos ravishda moslashtirilishi mumkin.

Santrifüj nasosning soddalashtirilgan dizayni ishlab chiqarish va texnik xizmat ko‘rsatish xarajatlarini kamaytiradi, bu esa uni engil{0}}o‘rta yuk-to‘lovlar uchun tejamkor tanlovga aylantiradi.

5. Odatdagi ilovalar

YT1 seriyasi engil{1}}to-oʻrta sanoat mashinalarida ishga tushirish bloki sifatida keng qoʻllaniladi:

Tormoz tizimlari: YWZ4/YWZ4-A seriyali baraban tormozlari uchun kichik yuk ko'taruvchi kranlar, dastgoh vinçlari va engil konveyerlar uchun asosiy haydovchi.

Sanoat klapanlari va eshiklari: Suvni tozalash, HVAC va tsement zavodlarida boshqaruv klapanlari, shlyuzlar va amortizatorlarni ishga tushirish.

Mexanik mexanizmlar: Yig'ish liniyalari, qadoqlash uskunalari va to'qimachilik mashinalarida siqish moslamalari, tebranish qo'llari va joylashishni aniqlash mexanizmlari.

Yengil kon/logistika: Kichik konveyerlar va ombor materiallarini qayta ishlovchilar uchun harakatlantiruvchi tormozlar, bu erda ixcham o'lcham va past og'irlik muhim ahamiyatga ega.
