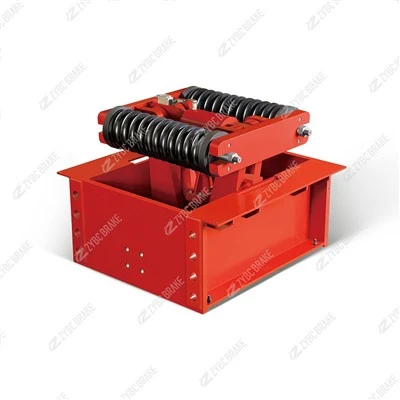

YJGQ SERISI YJGQ-16 GIDRAVLIK REL QISQASI



1. Ishlash printsipi

Qisqich "bahorli qisish + gidravlik bo'shatish" mantig'iga-asoslangan bo'lib, eskirish kompensatsiyasi-va xavfsizlik blokirovkasi dizaynlari bilan to'ldiriladi. Asosiy ish jarayoni uchta asosiy holatni o'z ichiga oladi:

1.1 Siqish (standart xavfsizlik holati)

Temiryo'lga o'rnatilgan uskuna-(masalan, engil portalli kran, temir yo'l uzatish aravasi) o'chirilganda, quvvat o'chirilganda yoki favqulodda rejimda gidravlik tizimning bosimi tushiriladi.

Ichki yuqori kuchlanishli siqish kamonlari (65Mn po'lat) elastik kuchni bo'shatib, qisqichning yuqori va pastki jag' plitalarini sinxron ravishda ichkariga yopilish uchun itaradi.

Jag' plitalari (eskilikka chidamli rezina kompozit yostiqlar-bilan qoplangan) relsning yuqori yuzasi va yon gardishlarini mahkam ushlab turadi. 16 kN siqish kuchi uskunaning g'ildirak to'plamini qulflash uchun etarli ishqalanish (ishqalanish koeffitsienti m 0,6 dan katta yoki teng) hosil qiladi, bu tortishish, tebranish yoki kichik tashqi ta'sir tufayli sirpanishning oldini oladi.

Jag' rishtasidagi mexanik o'z-o'zidan qulflanadigan struktura{0}}qo'shimcha energiya sarflamasdan siqish kuchini ushlab turadi va barqaror statik joylashishni ta'minlaydi.

1.2 Chiqarish (ishlash holati)

Uskunaning harakatlanishi kerak bo'lganda, gidravlik tizim (ish bosimi: 8-12 MPa) ishga tushiriladi. Shlangi moy qisqichning bir{3}}tasirli tsilindriga etkaziladi, bu esa pistonni kamon kuchini yengish uchun harakatga keltiradi.

Piston jag' plitalarini bir-biridan tashqariga tortib, rezina yostiqlar va rels o'rtasida 3-5 mm bir xil bo'shliq hosil qiladi.

Qisqich to'liq bo'shatiladi va uskunaning g'ildirak to'plami rels bo'ylab erkin aylanib, normal harakatlanishni ta'minlaydi (masalan, kran harakati, materiallarni uzatish).

1.3 Xavfsizlik va barqarorlik kafolati

Favqulodda javob: Gidravlik tizimning oqishi yoki quvvat yo'qolishi holatlarida siqish kamonlari 0,4 soniyadan kamroq yoki teng vaqt ichida qayta tiklanadi, bu esa uskunaning siljishining oldini olish uchun, ayniqsa, bir oz egilgan relslarda (8 darajadan kam yoki unga teng) -relsni qayta qisish uchun jag'larni harakatga keltiradi.

Kiyinish uchun kompensatsiya: O'rnatilgan{0}}o'rnatilgan sozlanishi vint rezina yostiqning 8 mm gacha aşınmasını qoplaydi va tez-tez qo'lda sozlanmasdan barqaror siqish kuchini saqlaydi.

Qulflash nazorati: Uskunaning boshqaruv tizimiga "qisqichli" yoki "bo'shatilgan" signallarni yuboradigan IP65 himoyalangan chegara kalitlari bilan jihozlangan. Uskuna faqat qisqich to'liq bo'shatilganda harakatlana boshlaydi, bu noto'g'ri ishlashning oldini oladi.

2. Asosiy xususiyatlar

Muvaffaqiyatsiz-Xavfsiz ishonchlilik: Bahorgi{0}}bog'langan dizayn barcha nosozlik stsenariylarida avtomatik qulflashni ta'minlaydi va temir yo'lga o'rnatilgan-qurilmalar uchun xavfsizlik xavfini yo'q qiladi.

Yilni va engil: Umumiy og'irligi ≈15–20 kg va kichik o'rnatish maydoni, cheklangan o'rnatish joyiga ega uskunalar uchun mos.

Temir yoʻl-Doʻstona dizayn: Kauchuk kompozit prokladkalar ishqalanishni kuchaytirganda, temir yo'l sirtining shikastlanishiga yo'l qo'ymaydi, relsni qisish paytida aşınmadan himoya qiladi.

Oson Xizmat: Modulli tuzilish va rezina prokladkalardagi qisqich-tez almashtirish imkonini beradi; muntazam parvarishlash uchun to'liq qisqichni demontaj qilish shart emas.

Atrof-muhitga keng moslashuvchanlik: IP65 toifasidagi himoya korpusi va korroziyaga qarshi qoplamasi (epoksi qatroni) ichki changli ustaxonalar va ochiq havodagi yumshoq-namlik muhitlariga (-10 darajadan 80 darajagacha) moslashadi.

3. Odatdagi ilovalar

YJGQ-16 yengil{2}}-oʻrta relsga oʻrnatilgan mashinalar (yuk koʻtarish quvvati: 5–50 tonna) uchun optimallashtirilgan va umumiy temir yoʻl modellari (P38, P43, P50) bilan mos keladi. Asosiy dasturlarga quyidagilar kiradi:

3.1 Dastgoh va logistika mashinalari

Yengil portalli kranlar va ko'prikli kranlarning harakatlanish mexanizmlari: Ish qismlarini yuklash/tushirish yoki zavodlarda, ustaxonalarda va logistika markazlarida texnik xizmat ko'rsatish vaqtida uskunani himoya qiladi. Yassi yoki biroz egilgan relslarda sirpanishni oldini oladi (8 darajadan kam yoki unga teng).

Temir yoʻl-Oʻrnatilgan uzatish aravalari: Yuklash/tushirish yoki oʻchirish vaqtida materiallarni oʻtkazish aravalarini (masalan, ish qismlarini tashish aravalari, asboblar aravalari) qulflaydi, bu esa tor ustaxonalarda joylashishni aniqlashning aniqligini taʼminlaydi.

3.2 Engil sanoat yuk ko'tarish va tashish uskunalari

Kichik konteyner stackerlar va engil yuklagichlar: Omborlarda yoki kichik portlarda-yengil temir yoʻl oʻrnatilgan stakerlarni mustahkamlaydi, kichik shamol yuklariga bardosh beradi va yuklarni tashish paytida barqaror ishlashni taʼminlaydi.

Rayli tizimlarni yig'ish liniyasi: Ish qismlarini yig'ish yoki sinovdan o'tkazish vaqtida siljishning oldini olish uchun ishlab chiqarish liniyalarida relsga o'rnatilgan ish stollarini yoki avtomatlashtirilgan boshqariladigan transport vositalarini (AGV)- bloklaydi.

3.3 Qurilish va yordamchi mashinalar

Kichik qurilish koʻtargichlari va temir yoʻl-Oʻrnatilgan iskala: Qurilish maydonchalarida{0}}yengil relslarga oʻrnatilgan uskunani mustahkamlaydi, bu esa qurilish toʻxtab turish vaqtida vaqtincha tekis relslar ustida sirpanib ketishining oldini oladi.

Bog' va shahar mashinalari: Istirohat bog'larida, shahar temir yo'l tizimlarida yoki yopiq inshootlarda-temiryo'lga o'rnatilgan texnik xizmat ko'rsatish vositalarini (masalan, yo'l tekshiruvi aravalari, kichik ko'kalamzorlashtirish uskunalari) qulflaydi.

3.4 Umumiy sanoat va sinov uskunalari

Temir yoʻl-Oʻrnatilgan sinov dastgohlari va nozik mashinalar: Sanoat sinov skameykalari yoki nozik uskuna relslari uchun barqaror joylashishni taʼminlaydi, tebranish-boʻlinishini oldini oladi va sinov aniqligini taʼminlaydi.

Kichik o'yin-kulgi va ko'rgazma uskunalari: Temir yoʻl{0}}oʻrnatilgan kichik oʻyin-kulgilar (masalan, ichki yoʻl poyezdlari) yoki koʻrgazmali aravalarni qulflab, ishlash yoki oʻchirish vaqtida xavfsizlikni taʼminlaydi.
