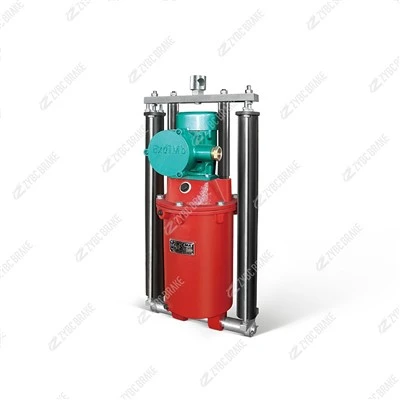

BYT1-45Z/6 Portlash-Proof elektro-gidravlik itaruvchi
Mahsulot haqida umumiy ma'lumot BYT1 - bu etuk YT1 integratsiyalashgan strukturasidan yangilangan-portlashdan himoyalangan elektro{2}}gidravlik itaruvchi. U GB3836 (portlovchi muhitlar uchun - yong'inga chidamli korpus "d" bilan himoyalangan uskunalar), JB/T 10603-2006, korporativ standart Q/ZYBC va ma'lumotnomalarga mos keladi...
Ta'rif
Mahsulotga umumiy nuqtai
BYT1 etuk YT1 integratsiyalashgan strukturasidan yangilangan-portlashdan himoyalangan elektro{2}}gidravlik itaruvchidir. Bunga mos keladiGB3836(portlovchi muhitlar uchun - yong'inga chidamli "d" korpusi bilan himoyalangan uskunalar),JB/T 10603-2006, korporativ standart Q/ZYBC va havolalarDIN 15430. Uchta qaytish{1}}bahor varianti mavjud:
| Variant | Qaytish xususiyati | Qachon foydalaning |
|---|---|---|
| Z(standart) | Oddiy bahor qaytishi -bu mahsulot | Umumiy bo'shatish / qisqich |
| ZB | Kengaytirilgan-shartli bahor qaytishi | Kattaroq bo'shliq kerak |
| ZC | Yostiqli orqaga tortish, past ta'sir | Aniqlik / astar-hayot ustuvorligi |
Texnik spetsifikatsiya
Qiymatlar ishlab chiqaruvchi tomonidan chop etilgan ma'lumotlarga to'g'ri keladi (bir nechta manbalar rozi); * belgilangan elementlar konfiguratsiyaga-bog'liq - kotirovkada tasdiqlanadi.
| Model - BYT1-45Z/6 | |
|---|---|
| Nominal tortishish | 450 N(45 kgf) |
| Baholangan zarba | 60 mm(40/50/60 hammasi bitta o'rnatish konvertiga ega) |
| Haydovchi motor | 120 Vt (ba'zi manbalarda 140 Vt), B- yoki F-sinf, suvga cho'mmagan- |
| Nominal kuchlanish * | 380 / 660 / 1140 V, 3 fazali o'zgaruvchan tok, 50 Gts (so'rov bo'yicha 60 Gts) |
| Harakat vaqti | Ko'tarilish 0,7 s dan kam yoki unga teng · Qulash 0,4 s dan kamroq yoki teng |
| Vazifa / chastota | S3-60% intervalgachavaS1 uzluksiz · 720 sikl/soat |
| Portlashdan himoya | Ex d I Mb + Ex d IIB T4 Gb |
| Korpus / kirish | Olovga chidamli quyma korpus · IP54 (ba'zi manbalar IP55) |
| Atrof muhit | -20 daraja ~ +40 daraja · RH 90/95% dan kam yoki unga teng · balandlik < 2000 m · ifloslanish darajasi 3 |
| O'rnatish | Vertikal, egilish 10 darajadan kamroq yoki unga teng (standart YT1-45Z/6 murvat namunasi bilan bir xil) |
| Og'irligi * | ≈ 20 kg |
| Malumot standartlari | GB3836 · JB/T 10603-2006 · Q/ZYBC · DIN 15430 |
O'rnatish va kontur o'lchamlari (mm)
| Model | D | D1 | D2 | D3 | H | H1 | L1 | L2 | L4 | Og'irligi |
|---|---|---|---|---|---|---|---|---|---|---|
| BYT1-45Z/6 | 16 | 20 | - | 162 | 496 | 460 | 47 | 94 | 244 | ≈20 kg |
| BYT1-25ZC/4 | 12 | 16 | 140 | 154 | 408 | 380 | 32 | 64 | 237 | 13 kg |
| BYT1-90Z/8 | 20 | 25 | 192 | 210 | 600 | 555 | 60 | 120 | 270 | 30 kg |
| BYT1-180Z/12 | 25 | 30 | 224 | 254 | 820 | 765 | 85 | 170 | 295 | - |
| BYT1-320Z/20 | 35 | 35 | 304 | 375 | 957 | 895 | 100 | 190 | 433 | - |
45Z/4·5·6 oilasi bitta o'rnatish konvertiga ega - faqat kontur o'zgaradi. Qisqaroq zarba qabul qilinganda, bir xil qavs Z / 4 (40 mm) yoki Z / 5 (50 mm) ni o'zgartirishsiz qabul qiladi.
Modelni dekodlash
BYT 1 - 45 Z / 6 (kuchlanish)
| Segment | Ma'nosi |
|---|---|
| B | Portlashdan-davomi(lín) - olovga chidamli "d" korpus |
| YT1 | Eski elektro{0}}gidravlik itargichlar seriyasi (JB/ZQ 4388 merosi) |
| 45 | Nominal tortishish =45 × 10 = 450 N(45 N deb o'qimang) |
| Z | Qaytish turi:Z=yuklamaydigan prujina(tashqi tormoz kamonini ishlatadi); ZB / ZC variantlari |
| /6 | Nominal zarba kodi →60 mm ( /4=40, /5=50, /8=80 …) |
| ( ) | Voltdagi kuchlanish, masalan (380), (660/1140) |
