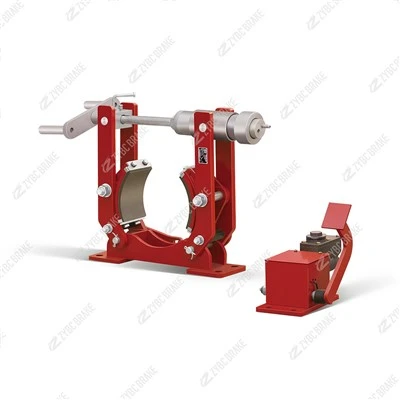

TYWZ2-315 oyoqli gidravlik tamburli tormoz|Odatda ochiq kran yordamchi tormozi
TYWZ2-315 odatda ochiq oyoqli gidravlik baraban tormozi TYWZ2 seriyasiga tegishli. Bu o'rta va kichik kranlar uchun tezlikni silliq tartibga solish va harakat mexanizmini sekinlashtirish uchun keng qo'llaniladigan pedal bilan boshqariladigan gidravlik qo'zg'atuvchi yordamchi tormozdir. Elektr ta'minoti talab qilinmaydi.
Ta'rif
Mahsulotga umumiy nuqtai
TYWZ2-315 futlik gidravlik baraban tormozi oyoq pedali gidravlik nasosi tomonidan boshqariladigan odatda ochiq tamburli tormozdir. Oddiy ishlamaydigan holatda, tormoz pabuçlari avtomatik ravishda tormoz barabaridan uzoqlashadi. Operator oyoq pedalini bosganida, ulanish mexanizmini bosish uchun gidravlik bosim hosil bo'ladi, bu esa tormoz pabuçlarini tormoz barabanini qisish va silliq sekinlashuv va tezlikni sozlash uchun boshqariladigan tormoz momentini ishlab chiqarishga majbur qiladi.
Pedalni bo'shatganda, gidravlik bosim yo'qoladi va qaytib kamon tormoz pabuçlarini orqaga tortadi, tormoz ochiq holatga qaytadi. Ushbu tormoz umuman elektr energiyasiga muhtoj emas, bu barqaror quvvat manbai bo'lmagan saytlar uchun idealdir. Teng tortish moslamasi bilan jihozlangan bo'lib, u ikkita tormoz poyafzalining sinxron ochilishini ta'minlaydi, bir tomonlama ishqalanishdan qochadi. Odatda kranning harakatlanish mexanizmi uchun yordamchi xizmat tormozi sifatida qo'llaniladi, bu kranning ishlashi paytida moslashuvchan tezlikni boshqarishni amalga oshiradi.
Asosiy xususiyatlar va mahsulot afzalliklari
Odatda ochiq tuzilma: Tormoz ishlamay qolganda bo'shatiladi. Tormozlash faqat pedalni bosganda sodir bo'ladi, yordamchi tezlikni boshqarish tormozi sifatida ishlaydi.
Quvvat manbai talab qilinmaydi: Sof gidravlik pedal haydovchi, elektrdan mustaqil, beqaror quvvat manbai bo'lgan maydonlar uchun mos.
Doimiy sozlanishi tormoz momenti: Tormoz kuchini pedalni bosish chuqurligini sozlash, silliq va bosqichsiz sekinlashuvga erishish orqali erkin boshqarish mumkin.
Teng cheklash qurilmasiga-oʻrnatilgan: Ikki tomonlama tormoz pabunalarining sinxron tortilishi, bir xil boʻshliq, bir tomonlama eskirish va barabanning tirnalishining oldini oladi.
Asbestga chidamli bo'lmagan-asbest{1}}ishqalanish astar: Barqaror ishqalanish koeffitsienti, past shovqin, uzoq xizmat muddati va-ekologik toza.
Vertikal o'rnatish dizayni: Yilni tartib, kranni harakatlantiruvchi mexanizmga qulay o'rnatish.
Oddiy va ishonchli gidravlik sxema: Bosim o'chirish valfi, barqaror gidravlik uzatish, past ishlamay qolish darajasi bilan jihozlangan.
Oson Xizmat: Standartlashtirilgan ehtiyot qismlar, ishqalanish qoplamasi tormozni to'liq qismlarga ajratmasdan tezda almashtirilishi mumkin.
Keng qo'llash doirasi
TYWZ2-315 oyoqli gidravlik baraban tormozi o'rta va kichik yuk ko'tarish mashinalarining silliq sekinlashishi va yordamchi tormozlanishi uchun mo'ljallangan:
O'rta va kichik yuk ko'taruvchi kranlar va portal kranlar harakatlanish mexanizmi
Port, kon va zavod quyma materiallarni tashish uskunalari
Metallurgiya va qurilish yordamchi yuk ko'tarish mashinalari
Minora krani va portal krani aylanadigan / harakatlanuvchi yordamchi tormozlash
Qo'lda pedalni qadamsiz tezlikni boshqarish va yordamchi sekinlashtirishni talab qiladigan barcha sanoat uskunalari
To'liq texnik parametrlar
| Texnik element | Parametr qiymati |
|---|---|
| To'liq model | TYWZ2-315 Oyoq bilan ishlaydigan gidravlik tamburli tormoz |
| Seriya turi | TYWZ2 seriyali odatda ochiq gidravlik baraban tormozi |
| Mos keladigan tormoz barabanining diametri | 315 mm |
| Sozlanishi mumkin bo'lgan tormoz momenti | 0 ~ 400 N·m (pedal bosimi bilan boshqariladi) |
| Haydash rejimi | Oyoq pedali gidravlik haydovchi |
| Ishlash printsipi | Odatda ochiq; Tormozlash uchun gidravlik kuch, bo'shatish uchun bahor qaytishi |
| Ishlayotgan muhit harorati | -20 daraja ~ +50 daraja |
| Nisbiy namlik | 90% dan kam yoki teng (kondensatsiya yo'q) |
| Ishqalanishli qoplama materiali | -asbest yarim{1}}metall aşınmaya-bardosh bo'lmagan astar |
| Ish rejimi | Yordamchi sekinlashuv, qadamsiz tezlikni tartibga solish, xizmat tormozlash |
| Amalga oshirish standarti | JB/ZQ4388-1997 |
| O'rnatish turi | Vertikal o'rnatish |
Ishlash printsipi
Kutish holati (odatda ochiq)Oyoq pedali ishlamasdan, orqaga qaytish prujinasi aloqa moslamasini tortadi, tormoz pabuçlari 315 mm tormoz barabaridan ajratiladi. Ishqalanish qarshiligi yo'q, uskuna erkin ishlashi mumkin.
Tormoz holati (pedalni bosish)Operator oyoq pedalini bosganida, o'rnatilgan gidravlik nasos gidravlik bosimni hosil qiladi. Shlangi quvvat tormoz bog'lash mexanizmini itarib, qaytib kamonni siqib, tormoz barabanini mahkam qisish uchun tormoz pabuçlarını itarib yuboradi. Mashinani sekinlashtirish uchun boshqariladigan ishqalanish tormoz momenti hosil bo'ladi. Tormoz kuchi pedalning harakatiga qarab sozlanishi mumkin.
Bo'shatish holati (Pedal bo'shatilgan)Oyoq pedali bo'shatilgandan so'ng, gidravlik bosim darhol chiqariladi. Qaytish prujinasi tormoz pabuçlarini dastlabki ochiq holatiga qaytaradi, tormozlash harakati bekor qilinadi.
