TYW-400 seriyali oyoqli gidravlik baraban tormozlari

TheTYW-400 seriyali oyoq bilan boshqariladigan gidravlik baraban tormozibu qoʻlda boshqariladigan, gidravlik boshqaruvli barabanli tormoz boʻlib, oddiy, intuitiv tormozlashni talab qiluvchi past{0}}va{1}}oʻrtacha yuklangan sanoat uskunalari uchun moʻljallangan. U qo'lda aralashuv (masalan, oyoq boshqaruvi) afzal ko'rilgan stsenariylarda keng qo'llaniladi, masalan, kichik kranlar, dastgoh aravachalari va engil{5}}konveyerlar. Quyida uning asosiy parametrlari, strukturaviy xususiyatlari, ishlash printsipi, qo'llanilishi va texnik xizmat ko'rsatish bo'yicha ko'rsatmalari batafsil ko'rib chiqiladi:

Asosiy texnik parametrlar

Parametr	Tafsilotlar
Amaldagi baraban diametri	400 mm (model nomidagi "400" ga mos keladi)
Nominal tormoz momenti	300–600 N·m (gidravlik bosim va kamon kuchi orqali sozlanishi)
Gidravlik tizim bosimi	2–5 MPa (oyoq pedalini ishga tushirish orqali ishlab chiqariladi)
Tormoz poyafzalini tozalash	0,8-1,2 mm (bo'shliq vinti orqali qo'lda sozlash)
Tormoz qoplamasining spetsifikatsiyasi	Asbest bo'lmagan-yarim{1}}metall qoplama, qalinligi 12 mm (3 mm dan kam yoki unga teng bo'lganda almashtiring)
Oyoq pedalining zarbasi	150–200 mm (operatorning qulayligi uchun sozlanishi)
Yog 'turi	ISO VG 32/46 gidravlik moy (integratsiyalashgan gidravlik silindr uchun)
Operatsion muhit	Atrof-muhit harorati: -20 darajadan +50 darajagacha; Nisbiy namlik: 90% dan kam yoki teng
Umumiy og'irlik	~65–75 kg (tormoz korpusi va oyoq gidravlik pedalini o'z ichiga oladi)
Muvofiqlik standartlari	JB/T 6406-2006 (baraban tormozi texnik talablari), GB/T 3811-2008 (kran dizayni standartlari)

Strukturaviy va dizayn xususiyatlari

Oʻrnatilgan oyoq-gidravlik boshqaruv tizimi

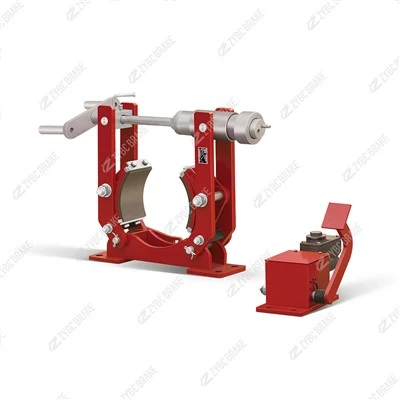

Tormoz ikkita asosiy qismdan iborat:baraban tormoz tanasi(uskunaga o'rnatilgan) vaoyoq{0}}gidravlik pedal birligi(operator joyiga yaqin joyda oʻrnatilgan, yuqori bosimli gidravlik shlang orqali ulangan-).

Pedal birligi tashqi quvvat manbalariga (masalan, elektr yoki siqilgan havo) ehtiyojni yo'qotadigan-kichik gidravlik nasos, bosim o'tkazuvchi valf va qaytib prujinani o'z ichiga oladi.

Muvaffaqiyatsiz{0}}Xavfsiz yordamchi buloq dizayni

Asosan oyoq{0}}gidravlik ishga tushirilganda, u bilan jihozlanganikkilamchi qaytish bahorifavqulodda tormozlash uchun. Agar gidravlik tizim ishlamay qolsa (masalan, shlang yorilishi), kamon barabanni qisish uchun tormoz pabuçlarini haydab, yukning sirpanishini oldini oladi.

Sozlanishi mumkin bo'lgan tormoz kuchi

Tormoz momentini ikki usulda sozlash mumkin:

Gidravlik bosimni sozlash: Maksimal gidravlik bosimni (yuqoriroq bosim=kattaroq tormoz momentini) o‘zgartirish uchun pedal blokidagi bosim o‘chirish valfini aylantiring.

Mexanik sozlash: Yordamchi kamonning kuchlanishini tormoz korpusidagi sozlovchi gayka orqali- nozik sozlash uchun sozlang.

Bardoshli va kam taʼminlanadigan-Tuzilma

Asosiy ilgak nuqtalari eskirishni kamaytirish va tez-tez yog'lanishining oldini olish uchun{0}}o'z-o'zidan moylanadigan podshipniklar bilan jihozlangan.

Tormoz balatalari butun tormoz korpusini qismlarga ajratmasdan-tez almashtirish uchun dizayndagi qisqichdan foydalanadi.

Shlangi silindr yog 'oqishi va changning kirib kelishini oldini olish uchun muhrlangan tuzilishga ega.

Ishlash printsipi

TYW-400 a da ishlaydigidravlik bo'shatilgan, prujinali{0}}yordamchi tormozqo'lda boshqarish uchun mo'ljallangan printsip (ko'p quvvatli{0}}tormozlarning teskarisi):

Oddiy ish (chiqarilish holati)

Operator oyoq pedalini bosganda, o'rnatilgan gidravlik nasos bosim hosil qiladi, u gidravlik shlang orqali tormozning gidravlik silindriga uzatiladi.

Shlangi tsilindr tormoz qo'llarini bir-biridan ajratib, tormoz pabunalarini barabandan- tortib, tormozni bo'shatadi va uskunaning ishlashiga imkon beradi.

Tormoz holati

Operator oyoq pedalini bo'shatganda, gidravlik bosim tushadi. Pedal blokidagi qaytib kamon nasosni qayta tiklaydi va tormozning yordamchi bahori tormoz pabuçlarini barabanni qisish uchun harakatga keltiradi va tormozlashga erishadi.

Favqulodda tormozlash uchun: Operator gidravlik bosimni vaqtincha oshirish uchun pedalni qattiqroq bosishi mumkin yoki gidravlik tizim ishlamay qolsa, yordamchi kamon avtomatik ravishda ishga tushadi.

To'xtash tormozi

A qulflash pinoyoq pedalida taqdim etiladi. Tormozlashdan so'ng, pedalni bo'shatilgan holatda qulflash uchun pinni ulash mumkin (uzoq muddatli to'xtash uchun, tasodifiy ishga tushirishning oldini olish uchun).

Oddiy ilovalar

TYW-400 seriyali qo‘lda, talab bo‘yicha tormozlashni talab qiladigan va quvvat manbalariga kirish imkoni bo‘lmagan uskunalar uchun ideal. Asosiy dasturlarga quyidagilar kiradi:

Kichik-oʻlchovli yuk koʻtarish uskunalari: ustaxona elektr ko'targichlari, jibli kranlar va qo'lda kranlar (yukni tushirishni boshqarish va to'xtash tormozi uchun).

Engil-Vozuv konveyerlari: Kichik tarmoqli konveyerlar, rolikli konveyerlar va materiallarni tashish aravachalari (tezlikni nazorat qilish va favqulodda to'xtash uchun).

Ixtisoslashgan sanoat mashinalari: Ko'chma ustaxona jihozlari, qishloq xo'jaligi texnikasi (masalan, kichik don konveyerlari) va kema palubasi yordamchi uskunalari (elektr ta'minlanmagan joylarda-qo'lda tormozlash uchun).

Texnik xizmat ko'rsatish platformalari: Ko'tarilgan ish platformalari va iskala aravachalari (qiyaliklarda xavfsiz mashinalar uchun).

Ta'mirlash bo'yicha ko'rsatmalar

TYW-400 ning oddiy tuzilishi texnik xizmat ko'rsatishni minimallashtiradi, ammo muntazam tekshiruvlar gidravlik tizimning yaxlitligi va tormozlash samaradorligini ta'minlash uchun juda muhimdir:

Kundalik tekshiruv

Shlangi moyning oqmasligini tekshiring (shlanglar, silindrli ulanishlar, pedal birligi). Yog 'dog'larini artib oling va bo'shashgan armaturalarni darhol torting.

Oyoq pedalining zarbasini va tormozlanish reaktsiyasini sinab ko'ring-pedal bosilganda tormoz muammosiz bo'shatiladi va qo'yib yuborilganda mahkam qisiladi.

Tormoz barabani yuzasini chang, yog 'yoki qoldiqlarni tozalash uchun tozalang (moyning ifloslanishi tormoz kuchini kamaytiradi).

Davriy texnik xizmat ko'rsatish (belgilangan intervallar)

Velosiped	Asosiy vazifalar	Tafsilotlar va standartlar
1 oy	Astar va tozalashni tekshirish	- Qoplama qalinligini o'lchash: 3 mm dan kam yoki unga teng bo'lsa, almashtiring.- Tormoz pabuni bo'shlig'ini 0,8–1,2 mm ga (har ikki tomonda teng) bo'sh vint orqali sozlang.
3 oy	Gidravlik tizimni tekshirish	- Pedal blokidagi gidravlik moy darajasini tekshiring (past bo‘lsa, ISO VG 32/46 moy bilan to‘ldiring).- Gidravlik shlanglarda yoriqlar yoki eskirish borligini tekshiring (agar shikastlangan bo‘lsa almashtiring).- O‘z-o‘zidan moylanadigan podshipniklarni ilgak joylariga yupqa qatlamli litiy asosli surtma bilan yog‘lang.
6 oy	Kompleks ta'mirlash	- Shlangi tsilindrni qismlarga ajrating va muhr halqalarini almashtiring (yog 'oqishining oldini oling).- Yordamchi kamonni charchoqqa tekshirib ko'ring (agar deformatsiyalangan yoki singan bo'lsa, almashtiring).- Barcha o'rnatish murvatlarini (tormoz korpusi va pedal bloki) belgilangan momentga (40–510 N·m) qayta torting.
12 oy	Tormoz barabani va qoplamasini almashtirish	- Agar chuqur tirnalgan joylar (0,2 mm dan katta yoki unga teng) mavjud bo'lsa, tormoz barabanining sirtini qayta ishlang; agar oqim 0,15 mm dan oshsa almashtiring.- Agar eskirish notekis yoki chegaraga yaqin bo'lsa, tormoz qoplamalarini almashtiring.

Umumiy nosozliklar va tuzatishlar

Xato	Mumkin sabab	Yechim
Tormoz bo'shatolmaydi	Shlangi bosim etarli emas, shlang tiqilib qolgan yoki tormoz qo'li tiqilib qolgan	Shlangi tizimdan havoni chiqarish; shlang tiqilib qolganligini tekshirish; tormoz qo'lining menteşe nuqtalarini moylash.
Zaif tormoz kuchi	Yog 'oqishi, eskirgan astarlar yoki bo'shashgan yordamchi kamon	Shlangi armaturalarni torting; astarlarni almashtirish; bahor kuchlanishini sozlang.
Oyoq pedallari tiqilib qoladi	Rusty pedal pivot yoki ifloslangan gidravlik moy	Pedal burilish qismini moylash; gidravlik moyni to'kib tashlang va almashtiring.
Tsilindrdan yog 'oqishi	Shikastlangan muhr uzuklari	Tsilindrni qismlarga ajratib oling
