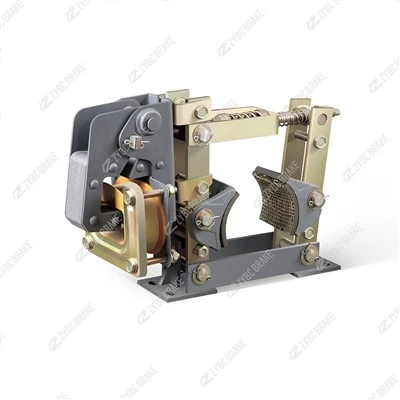

TJ2-300/200 Elektromagnit baraban tormozi|Ishlamay qolgan kran tormozi

1. Mahsulot modeli ta'rifi va kodni tushuntirish

To'liq model raqami: TJ2-300/200 Elektromagnit tamburli tormozTJ2-300/200 TJ2 seriyali AC elektromagnit poyafzal baraban tormoziga tegishli. U odatda yopiq ishlamay qoladigan tuzilmani qabul qiladi va to'xtash tormozi, yukni ushlab turish va ko'tarish va tashish mexanizmlarini favqulodda to'xtatish uchun keng qo'llaniladi. Mahsulot JB/T6406 sanoat standartiga mos keladi.

Model kodini talqin qilish:

TJ2: AC elektromagnit baraban tormozi uchun seriyali kod

300: Mos keladigan tormoz barabani diametri: 300 mm

200: Nominal tormoz momenti 200 N·m uzluksiz ish sharoitida JC=100%; uzilishli ish JC=25~40% uchun maksimal 500 N·m

2. Mahsulotga umumiy nuqtai

TJ2-300/200 elektromagnit barabanli tormoz - bu ish printsipi bo'lgan etuk, odatda yopiq sanoat tormozi.bahor qo'llaniladigan tormozlash, elektromagnit chiqarish. U harakatlantiruvchi komponent sifatida MZD1-300 AC elektromagniti bilan jihozlangan. Quvvat berilganda, elektromagnit tormoz pabuçlarini barabandan ajratish va tormozni bo'shatish uchun armatura va aloqa mexanizmini tortadi. Elektr uzilib qolganda yoki elektr uzilishi sodir bo'lganda, o'rnatilgan asosiy siqish bahori favqulodda tormozlashni amalga oshirish uchun tormoz barabanini qisish uchun tormoz pabuçlarini darhol itaradi.

Ushbu tormoz oddiy tutqichli aloqa tuzilishi, sozlanishi tormoz momenti va almashtiriladigan ishqalanish astariga ega. Kichik va o'rta yuk ko'tarish va uzatish uskunalari uchun xavfsizlik tormozi sifatida keng qo'llaniladigan intervalgacha ish tsikllari uchun iqtisodiy va ishonchli.

3. Asosiy xususiyatlar va mahsulot afzalliklari

Muvaffaqiyatsiz{0}}Xavfsiz odatda yopiq xavfsizlik dizayni: Prujinali tormozlash, quvvat yo'qolganda avtomatik tormozlash. Yukning tushishi va uskunaning qochib ketishini samarali oldini oladi, mashina xavfsizligini ta'minlaydi.

Sozlanishi mumkin bo'lgan tormoz momenti: Tormoz momenti turli yuk talablariga javob beradigan asosiy kamonning oldingi yukini o'zgartirish orqali aniq sozlanishi mumkin.

AC elektromagnit haydovchi: MZD1-300 AC elektromagniti bilan mos keladi, tez javob beradi va tez-tez start-stop ish sharoitlari uchun barqaror harakat qiladi.

Oddiy va mustahkam mexanik tuzilma: Kam eskirgan qismlar,-saytda oʻrnatish va ishga tushirish oson, operatorlar uchun past texnik chegara.

Tez almashtiriladigan ishqalanish qoplamasi: Asbest bo'lmagan ishqalanish qoplamasini{0}}butun tormozni qismlarga ajratmasdan almashtirish mumkin, bu esa ishlamay qolish vaqtini va texnik xizmat ko'rsatish xarajatlarini sezilarli darajada kamaytiradi.

Ishqalanishning barqaror ishlashi: -Asbest boʻlmagan yarim-metall qoplama barqaror ishqalanish koeffitsientini, past eskirishni va changni past darajada ushlab turadi.

Narx-Samarali yechim: Yetuk sanoat dizayni, raqobatbardosh zavod narxi, umumiy ko'tarish va tashish uskunalari uchun ideal.

Sanoat standartiga mos keladi: JB/T6406 boʻyicha ishlab chiqarilgan va sinovdan oʻtgan.

4. Qo'llash doirasi

TJ2-300/200 elektromagnit baraban tormozi xavfsiz to'xtash, yukni ushlab turish va favqulodda to'xtashni talab qiladigan sanoat mashinalari uchun mo'ljallangan:

Ko'prikli kranlar, portalli kranlar, elektr ko'targichlar va vinchlar

Tasmali konveyerlar va quyma materiallarni tashish uskunalari

Metallurgiya, konchilik va qurilish mashinalari

Dastgoh materiallarini tashish va ko'tarish uskunalari

Xavfsiz tormozni o'chirishga-rag'batlantiruvchi boshqa uzatish va yuk ko'tarish mexanizmlari

5. To'liq texnik parametrlar

表格

Texnik element	Parametr qiymati
To'liq model	TJ2-300/200 Elektromagnit tamburli tormoz
Seriya turi	TJ2 seriyali AC elektromagnit baraban tormozi
Mos keladigan tormoz barabanining diametri	300 mm
Nominal tormoz momenti	200 N·m (JC=100% uzluksiz); 500 N·m (JC=25~40% intervalgacha)
Qo'llab-quvvatlovchi elektromagnit	MZD1-300 AC elektromagniti
Ishlash kuchlanishi	AC380V (AC220V ixtiyoriy)
Ishlash printsipi	Bahorli Amaliy tormozlash, Elektromagnit Bo'shatish
Ishlayotgan muhit harorati	-20 daraja ~ +40 daraja
Ishqalanishli qoplama materiali	-asbest yarim{1}}metall aşınmaya-bardosh bo'lmagan astar
Ish burchi	Intervalli siklik operatsiya
Amalga oshirish standarti	JB/T6406
Ish rejimi	To'xtash tormozi, favqulodda to'xtash, yukni ushlab turish tormozi

6. Ishlash printsipi

Chiqarish yoqilgan-(Oddiy ish holati)MZD1-300 elektromagnitiga AC quvvati berilganda magnit kuch armaturani tortadi va tutqichni ulash mexanizmini harakatga keltiradi. U asosiy kamonning oldindan yuklanishini yengib chiqadi va tormoz pabuçlarini tormoz tamburidan uzoqlashtiradi. Tormoz to'liq bo'shatilgan va uskunalar tormoz qarshiligisiz erkin ishlashi mumkin.

Bahorgi tormozlash (Favqulodda va mashinalar holati)Elektr ta'minoti uzilganda yoki elektr uzilishi sodir bo'lganda, elektromagnit bir zumda magnit tortishish qobiliyatini yo'qotadi. Oldindan siqilgan{1}}asosiy prujina tutqich mexanizmini boshqaradi va tormoz pabunalarini 300 mm tormoz barabanini mahkam qisishga majbur qiladi. Barqaror ishqalanish tormoz momenti aylanishni to'xtatish va yukni mahkam ushlab turish uchun ishlab chiqariladi, bu yuk tushishi kabi xavfsizlik baxtsiz hodisalarining oldini oladi.
