Ed Series Electro{0}}gidravlik itaruvchi ED80/6

Ed Series Electro{0}}gidravlik itaruvchi ED80/6

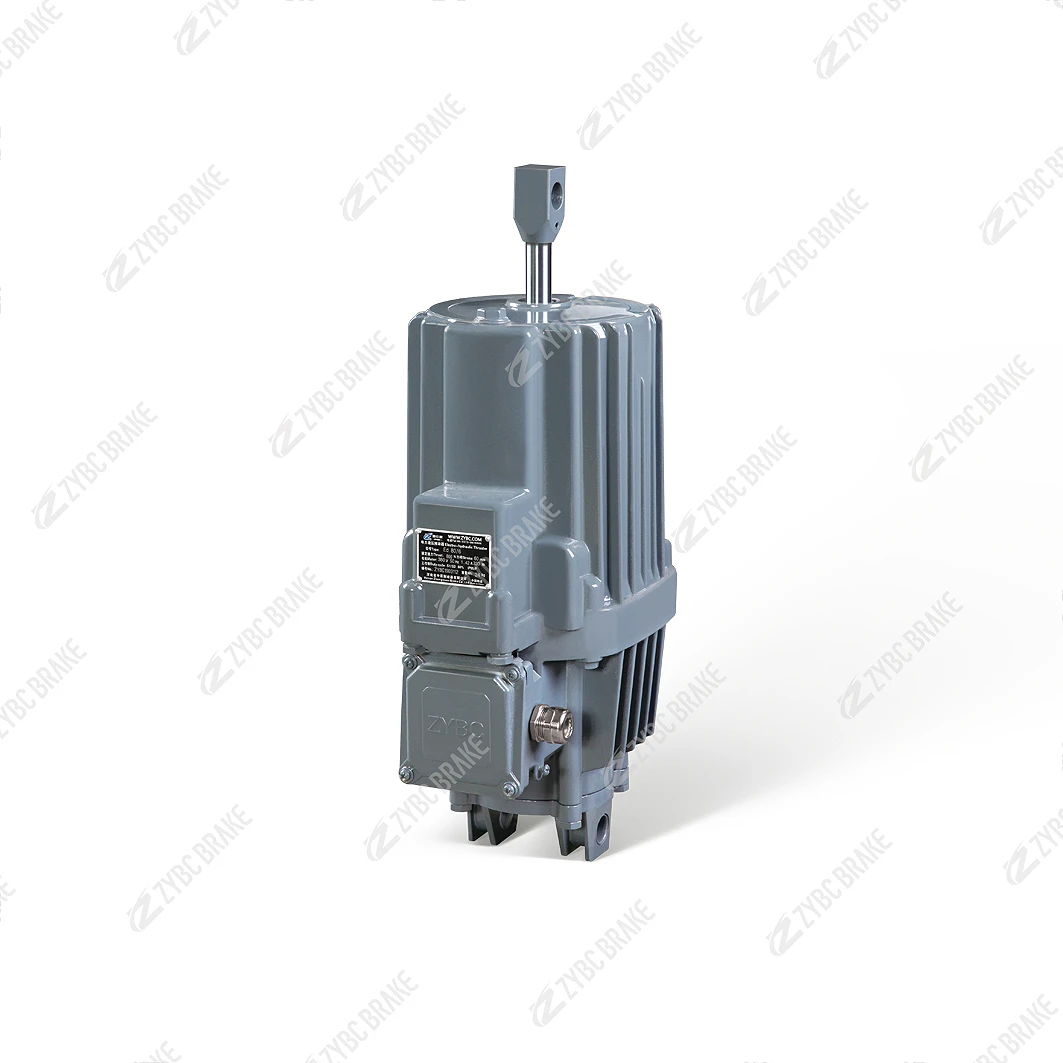

TheED80/6sanoat tormozlari, debriyajlar va rels qisqichlari uchun quvvat manbai sifatida ishlab chiqilgan, ED seriyasidan yuqori-mahsulotli elektro-gidravlik itaruvchidir. a sifatida tasniflanadiuch fazali AC-qo‘zg‘aluvchi, o‘rnatilgan elektro-gidravlik aktuator, u ishonchli chiziqli elektr uzatishni talab qiluvchi ogʻir sanoat stsenariylari uchun -optimallashtirilgan tezkor javob, barqaror tortish quvvati va ixcham dizaynga ega. Model belgisi asosiy parametrlarga aniqlik kiritadi: Elektro-Gidravlik Truster seriyasi uchun "ED", nominal tortishish uchun "80" (80 kN) va piston zarbasi uchun "6" (60 mm). Yuk ko'tarish, metallurgiya, tog'-kon va port mashinalarida keng qo'llaniladi, u og'ir ish sharoitida (chang, namlik, yuqori harorat) tormozlash / siqish mexanizmlari uchun harakatlantiruvchi kuchni ta'minlaydi.

ED seriyali elektro{0}}gidravlik itaruvchilarning a'zosi sifatida ED80/6 ixcham tuzilishga va sezgir harakatga ega. Uning ishlash printsipi elektr energiyasini, gidravlik energiyani va mexanik kuchni konvertatsiya qilish atrofida aylanadi, qo'llash stsenariylari tormozlash yoki haydovchi boshqaruvini talab qiladigan turli sanoat uskunalariga qaratilgan. Tafsilotlar quyidagicha:

Ishlash printsipi

Qo'zg'atuvchi ikkita asosiy qismdan iborat: harakatlantiruvchi vosita va korpus (markazdan qochma nasos). Korpusga qopqoq, silindr, piston, pervanel va aylanuvchi mil kabi asosiy komponentlar kiradi. Butun qurilma gidravlik tizimni haydash va mexanik harakatni yaratish uchun elektr energiyasidan foydalanadi, maxsus jarayon ikki bosqichga bo'lingan: quvvatni-haydash va quvvatni o'chirish-qayta tiklash.

1. Quvvatni yoqish-Driving Stage

380V uch fazali AC quvvatiga ulanganda, vosita yuqori tezlikda aylanish uchun aylanadigan mil va undagi pervanelni ishga tushiradi va harakatga keltiradi. Ushbu aylanish harakati piston ichidagi bosim farqini hosil qiladi, bu esa gidravlik moyni pistonning yuqori qismidan pastki qismiga so'rilishini talab qiladi. To'plangan yog 'bilan hosil bo'lgan surish pistonni, shuningdek, pistonga o'rnatilgan surish novdasini va ko'ndalang nurni tez ko'tarilishga majbur qiladi. Keyinchalik, yuk kamon qo'l mexanizmi orqali siqilib, bo'shatish kabi harakatlarni bajarish uchun tormoz kabi qo'llab-quvvatlovchi qurilmalarni haydash uchun gidravlik energiyani mexanik kuchga aylantiradi. Uning nominal ko'tarish vaqti 0,32 sekund bo'lib, uskunaning ishlash talablariga tez javob berishga imkon beradi.

2. Quvvatni oʻchirish-Qayta tiklash bosqichi

Quvvat uzilganda, vosita ishlashni to'xtatadi va pervanel ham aylanishni to'xtatadi, bu esa piston ichidagi bosimning tez tarqalishiga olib keladi. Ushbu nuqtada yuk kamonining orqaga qaytish kuchi va pistonning o'z tortishish kuchi pistonni tezda pastga surish uchun birgalikda ishlaydi. Bu jarayon pistonning pastki qismidagi gidravlik moyni siqib, uni pistonning yuqori qismiga qaytaradi. Surish chizig'i va shpal piston bilan birga dastlabki holatiga qaytadi va qo'llab-quvvatlovchi tormoz uskunaning tormozlanishi va qulflanishiga erishish uchun bahor kuchi ta'sirida qayta o'rnatiladi. Ushbu bosqichning nominal pasayish vaqti 0,34 soniyani tashkil etadi, bu tormozlashni tezda yakunlashi va uskunaning xavfsizligini ta'minlashi mumkin.

Oddiy ilovalar

800N nominal kuch va 60 mm nominal zarba bilan ED80/6 barqaror tormozlash yoki haydashni talab qiladigan turli sanoat stsenariylari uchun javob beradi. Maxsus ilovalar quyidagilar:

1. Yuk ko'tarish va tashish uskunalari

U ko'pincha YWZ4 va YWZ5 seriyali elektro{0}}gidravlik blokli tormozlarning operatsion komponenti sifatida ishlatiladi va ko'prikli kranlar, portal kranlar, elektr ko'targichlar va boshqa jihozlarning tormoz tizimlarida qo'llaniladi. Misol uchun, ustaxonadagi ko'prikli kran ish qismlarini harakatga keltirganda yoki ko'targanda, ED80/6 tormozning ochilishi va yopilishini aniq nazorat qilishi mumkin, ish qismining silkinishi yoki uskunaning sirpanishini oldini oladi va ko'tarish operatsiyalari xavfsizligini ta'minlaydi.

2. Metallurgiya va konchilik mashinalari

Metallurgiya zavodlarida po'lat ishlab chiqaruvchi konvertorlar va yuqori o'choqlarni oziqlantirish uskunalari, shuningdek, konlarda lenta konveyerlari va ko'targichlar kabi uskunalarda rol o'ynaydi. Bu qurilmalar og‘ir sharoitlarda ishlaydi va tez-tez ishga tushirish-to‘xtash davrlarini talab qiladi. ED80/6 ning F-sinfidagi izolyatsiyalangan dvigateli kuchli issiqlikka chidamliligiga ega va uning IP55 himoya darajasi changning kirib kelishiga bardosh bera oladi. U uskunaning tormozlanishini barqaror boshqarishi va materiallarni tashish paytida nazoratdan tashqarida bo'lgan asbob-uskunalar natijasida yuzaga keladigan xavfsizlik avariyalarining oldini olishi mumkin.

3. Port va qurilish mashinalari

Port konteyner kranlari, stakerlar, shuningdek, minora kranlari va qurilish maydonchalaridagi qurilish liftlari aniq tormozlash va joylashishni aniqlash uchun unga tayanadi. Misol uchun, konteyner krani konteynerni ko'targanda, tebranish uskunasining holatini mahkam o'rnatish uchun tormoz bilan hamkorlik qilishi mumkin, bu dengiz shabadasi kabi tashqi kuchlar ta'sirida uskunaning siljishiga yo'l qo'ymaydi. Qurilish liftlarini ishlatish jarayonida uning tezkor qayta o'rnatish ko'rsatkichlari to'satdan elektr uzilishida tormozlashni tezda ishga tushirishi mumkin, bu esa yo'lovchilarning xavfsizligini ta'minlaydi.

4. Boshqa yordamchi haydash stsenariylari

Qo'llab-quvvatlovchi tormoz tizimlaridan tashqari, u sanoat klapanlari va eshiklarini ochish va yopish nazorati, shuningdek, 90 darajadan kam yo'nalishli burilish burchagi bo'lgan ba'zi mexanizmlarni va siqish moslamalarini haydash uchun ham ishlatilishi mumkin. Masalan, u materiallarni tashish quvurlarida klapanlarning ochilishi va yopilishini nazorat qiladi va valf yadrosini surish novdasining kengayishi va qisqarishi orqali harakatga keltiradi, bu esa materialni tashishni to'xtatishni tartibga solishni boshlaydi.
